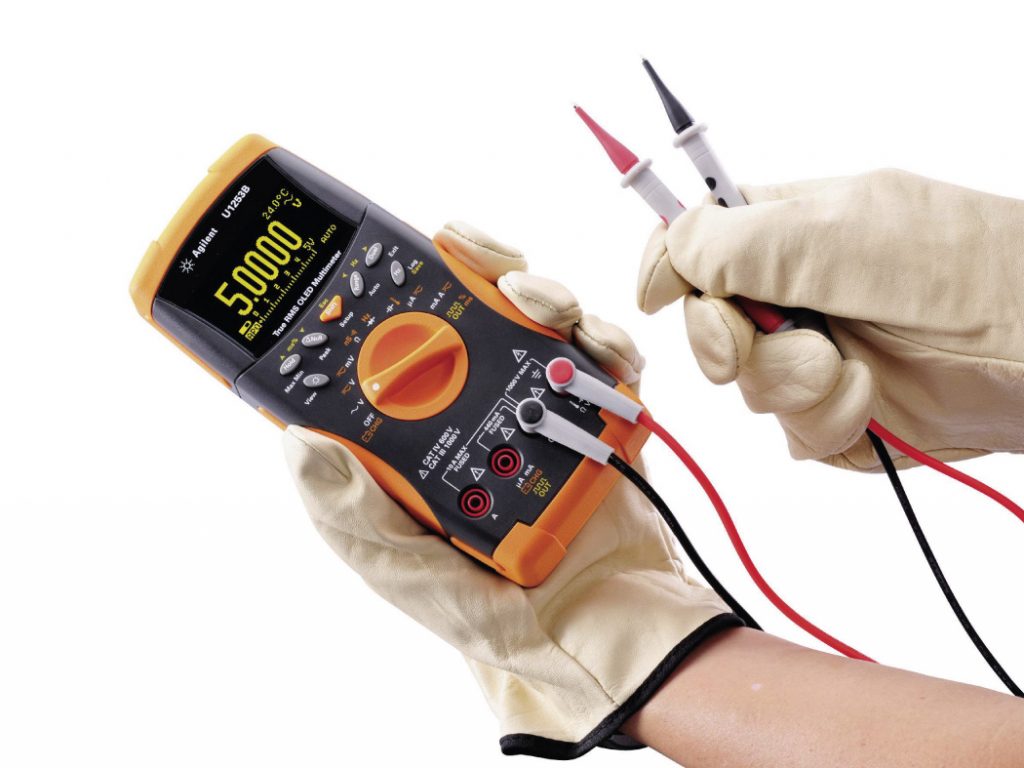

Il pluripremiato Agilent U1253B è un multimetro digitale ricco di funzionalità.

In grado di risolvere complicati circuiti elettrici ed elettronici, questo dispositivo è un must per i professionisti alla ricerca di un dispositivo di supporto che sia altamente accurato e abbia un’ottima risoluzione.

Questo strumento da 50000 conteggi è dotato di un display OLED doppio e nitido ed è ricco di funzionalità.

Dispone di tutte le misure principali, inclusi ampi intervalli di tensione e corrente, oltre ad un contatore di frequenza ad alta gamma e ad un generatore ad onda quadra.

Con la connettività Bluetooth agli smartphone, il terminale può registrare dati in modalità wireless a distanza.

Leggi il resto di questa recensione su Agilent U1253B (o Keysight, come è conosciuta attualmente l’azienda produttrice) qui sotto.

Nessun prodotto trovato.

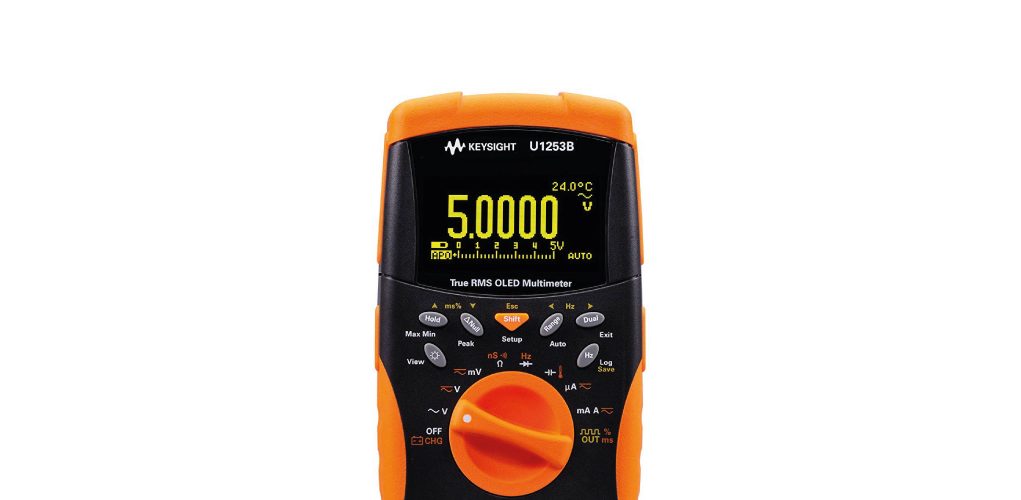

Recensione completa di Agilent U1253B

Caratteristiche principali

• Ampio angolo di visione, doppio display a LED organici
• Risoluzione massima di 50000 conteggi
• AC /DC: Intervallo da 50mV a 1000V, da 500µA a 10A
• True RMS AC
• Misure AC+DC
• Precisione della tensione CC fino allo 0,025%.
• Contatore di frequenza 20MHz
• Modalità Auto / manuale selezionabile
• Registrazione dati avanzata
• Funzione di tenuta di picco
• Generatore ad onda quadra
• Monitoraggio remoto tramite Bluetooth
• Classificazione di sicurezza secondo CATIV (600V), CATIII (1000V)
• Certificato CE / CSA
• Numerose funzioni extra
• Calibrazione a case chiuso (senza dover aprire il dispositivo)
• Dimensione: 8″ (204mm) x 3,7″ (94mm) × 2,3″ (59mm)
• Peso: 18.8oz (532g) – compresa la batteria

Che cosa è incluso?

• Multimetro U1253B
• Batteria ricaricabile Ni-MH (8,4V)
• Alimentatore a batteria, adattatore
• Cavi sonda da 4 mm
• Morsetti a coccodrillo
• Certificato di taratura
• Guida rapida
• Software (scaricabile da Keysight)

Recensione completa dell’Agilent U1253B

U1253B non va confuso con U1252B, il quale non dispone di un elegante display OLED.

Entrambi possiedono schermi eccellenti a 4,5 cifre ad alta risoluzione e ambedue sono molto versatili per l’individuazione dei guasti.

È possibile misurare sia la corrente AC, DC che la tensione, di 500µA-10A, 50mV-1000V rispettivamente, insieme alla resistenza a 500MΩ, capacità a 100mF e frequenza fino all’impressionante valore di 20MHz.

Inoltre, l’intervallo di conduttanza è fino a 500nS, e c’è un ampio e preciso intervallo di temperatura con termocoppie di tipo K o di tipo-J.

Il controllo dei diodi dell’Agilent U1253B eroga 3V, in modo da poter controllare anche i LED bianchi.

Anche il tester di continuità udibile è regolabile, anche se potrebbe essere più reattivo.

Con questo tester ti sarà possibile eseguire il test in modalità di misurazione automatica o manuale, mentre l’opzione di misurazione manuale è più rapida.

Si tratta di un multimetro True RMS sia per la tensione AC che per la corrente AC, in modo da ottenere letture accurate per onde quadrate e triangolari, così come per onde sinusoidali standard.

Vi è inoltre un generatore d’onda quadra integrato.

Sono presenti intervalli di ciclo di lavoro e larghezza di impulso, letture di registrazione dinamica min/max/media, mantenimento auto dei dati, mantenimento del picco massimo, modalità relativa, misure del rapporto di potenza in decibel (dBm) e altro ancora.

Con tutte queste funzionalità, questo strumento è esoso in termini di energia (ciò specialmente dovuto al potente display) e dispone quindi di una batteria ricaricabile Ni-MH. La ricarica avviene internamente attraverso un piccolo alimentatore incluso.

Specifiche

INTERVALLI	ACCURATEZZA	RISOLUZIONE
Tensione DC	50mV / 1000V	±(0,025%+5) a 500mV-50V	0.001mV-0.1V
Tensione AC	50mV / 1000V	±(0,4%+25) @ 500mV-500V	0.001mV-0.1V
Corrente DC	500μA / 10A	±(0,05%+5) a 500-5000μA	0,01µA-0,001A
Corrente AC	500μA / 10A	±(0.7%+20)	0,01µA-0,001A
Resistenza	500Ω / 500MΩ	±(0,05%+5) @ 5-500kΩ	0.01Ω-0.01MΩ
Conduttanza	500nS	±(1.0%+10)	0.01nS
Capacità	10nF / 100mF	±(1,0%+5) @ 100nF-10mF	0.001nF-0.01mF
Frequenza	99,999Hz / 999,99kHz	±(0.02%+3)	0,001Hz-0,01kHz
Ciclo di lavoro DC	0,01% al 99,99%.	0,3%/kHz +0,3%
Ciclo di lavoro AC	dal 5% al 95%.	0,3%/kHz +0,3%
Larghezza di impulso	500ms / 2000ms	±(0.2%+3)	0,01-0,1 ms
Test dei diodi	3V	±(0.05%+5)
Temperatura
Tipo-K °F	-328°F a 2502°F	±(1,0%+1,8°F) @ -40-2502°F	0.1°F
Tipo-K °C	da -200°C a 1372°C	±(1,0%+1°C) @ -40-1372°C	0.1°C
Tipo-J °F	-346°F a 2502°F	±(1,0%+5,4°F) da -346 a -40 °F	0.1°F
Tipo-J °C	da -210°C a 1372°C	±(1,0%+3°C) da -210°C a -40°C	0.1°C

NOTA: +’ = più il numero di cifre meno significative, o conteggi

– Frequenza dei campi AC: 45Hz-1kHz

– Impedenza di ingresso: tipicamente 10MΩ sulla maggior parte degli intervalli

Funzioni speciali

Registrazione dei dati

Con Keysight U1253B è possibile registrare tutti i tipi di dati e inviarli a un computer o, in modalità wireless, a uno smartphone.

Misurare la tensione o l’assorbimento di corrente su un apparecchio, ad esempio, o la temperatura di un forno, compresi i segnali intermittenti attraverso la registrazione dinamica.

Il dispositivo può misurare per oltre 27 ore continuative e può calcolare la media di una lettura su ingressi erratici. I dati registrati vengono visualizzati sul display primario e il tempo trascorso sul display secondario. I dati vengono salvati anche quando lo strumento è spento.

Per la connettività della registrazione dei dati a un PC, è necessario acquistare un cavo separato, ossia una porta USB (che trovi in fondo a questo articolo).

Anche per la connettività Bluetooth agli smartphone è necessario acquistare un adattatore separato, il quale va collegato alla porta a infrarossi posta sul retro del multimetro. L’applicazione associata può essere scaricata da Keysight.

Refresh Hold

Serve a bloccare un valore. La funzione di mantenimento automatico dei dati consente inoltre di registrare il picco di un valore che cambia continuamente, emettendo un suono quando ciò avviene. Si noti che il grafico a barre non verrà “congelato”.

Peak Hold

La funzione peak hold misura la tensione di picco per determinare il fattore di cresta su tensione e corrente, a 1ms. Ottimo per l’analisi dei picchi nei condensatori di rifasamento o nei trasformatori di distribuzione, ad esempio.

Null (relativo)

Si tratta di una modalità relativa, che confronta (sottrae) un valore memorizzato dalla misura corrente (ora) e visualizza automaticamente la differenza. La funzione Null viene utilizzata anche per azzerare il display in modalità resistenza per annullare la resistenza naturale all’interno dei fili della sonda.

Uscita ad onda quadra

Controlla e calibra oscilloscopi, tachimetri, convertitori di frequenza, display del flussometro e così via. Genera inoltre un’uscita di modulazione di larghezza di impulso.

Modalità Smooth

Viene utilizzato per ottenere una lettura più stabile quando il valore misurato cambia rapidamente, talmente tanto che la velocità di aggiornamento rapido fornisce una lettura irregolare. Può essere impostato da normale a lento o veloce ed è adatto a tutte le funzioni di intervallo, ad eccezione del frequenzimetro e della capacità.

Temperatura

Misura la temperatura nella maggior parte degli intervalli, con valore letto sia in modalità a singolo display che in configurazione a doppio display. Compatibile con le termocoppie di tipo K e J ed ha un ampio intervallo.

Calibrazione

L’U1253B può essere calibrato “a scatola chiusa”, senza necessità di regolazioni interne. Si raccomanda di effettuare una calibrazione su base annuale.

Ci sono molte altre impostazioni configurabili su Agilent, come il cambio di tipo Thermocouple, il tono del buzzer di continuità, la luminosità della retroilluminazione, la melodia di accensione, il tempo di log, lo spegnimento automatico, e così via.

Qualità Costruttiva

Ottimi per le attività quotidiane e con un’elevata classificazione di categoria, i misuratori Keysight della serie U1250 sono costruiti secondo gli standard industriali e certificati CE e CSA. Anche se forse non così robusti come la serie Fluke 87, hanno involucri robusti con protezioni in gomma incorporate. La barra basculante è un bel tocco di classe, in quanto ha angoli di inclinazione di 60 e 30 gradi.

Il vano batteria (senza viti) è facilmente accessibile sul retro e sebbene non abbia terminali solidi sulla scheda, è ricaricabile e non dovrà essere sostituito spesso. L’U1253B non è poi così innovativo all’interno e anche se il circuito stampato è ben progettato e protetto, arrivare ai fusibili è una sfida.

Nessun prodotto trovato.

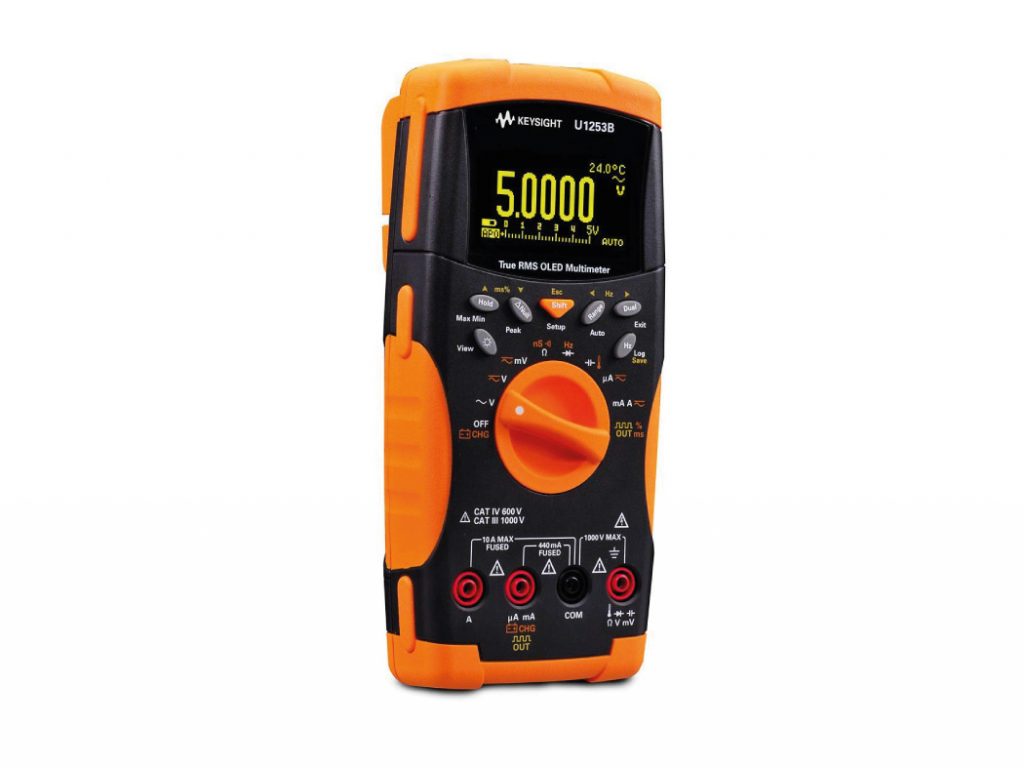

Display

Agilent U1253B è apparentemente il primo multimetro a doppio display OLED (LED organici) al mondo. Si tratta di un display a 4,5 cifre da 50000 conteggi con una doppia modalità che può anche visualizzare, ad esempio, la temperatura mentre viene misurata/visualizzata un altro intervallo. Lo schermo è luminoso e molto chiaro alla normale luce ambientale e ha un rapporto di contrasto 2000:1 e un angolo di visione di 160°.

Sia il display primario che secondario sono a 50000 conteggi e offrono una frequenza di aggiornamento dello schermo (refresh) di sette volte al secondo. Questo valore aumenta fino a un notevole valore di 14 volte al secondo quando si misura la resistenza.

Anche se si legge bene, il display OLED è forse un po’ limitato al lavoro in interni, poiché è un’impresa leggere il display sotto la luce del sole. Detto ciò, questo schermo richiede anche molta potenza, forse in quantità simile a quella richiesta da una retroilluminazione permanente su di un misuratore normale, quindi consuma velocemente la batteria.

È disponibile anche una versione LCD di questo multimetro, per chi preferisce una migliore durata della batteria e non è troppo dispiaciuto di perdersi la tecnologia OLED

Anche l’U1252B (al contrario della 3B) è dotato di un’ottima retroilluminazione.

Grafico a barre analogico

L’U1253B ha un grafico a barre reattivo sotto il doppio display, il quale emula l’azione di un misuratore analogico. La frequenza di aggiornamento è ancora più veloce di quella del display principale, quindi è ideale per il monitoraggio di valori in rapida evoluzione.

Lo schermo visualizza anche una grande quantità di icone, come la portata letta, i dati registrati, la modalità di registrazione dinamica, i valori relativi, il condensatore di carica/scarica, l’indicatore della batteria e altro ancora.

Etichette

Nonostante le sue numerose caratteristiche, l’U1253B sembra più ordinato della maggior parte dei multimetri digitali e manuali. Presenta una manciata di pulsanti e un selettore del quadrante piuttosto occupato, ma è intuitivo, con pulsanti, quadrante e jack di ingresso tutti ben disposti ed etichettati.

Funzioni e prestazioni

Il Keysight U1253B possiede, come qualsiasi altro multimetro, un quadrante centrale per la selezione dei vari intervalli di ingresso, inclusi tensione e corrente AC/DC, resistenza e frequenza. Un pulsante Shift seleziona le funzioni su di un dato intervallo, come la capacità o la temperatura.

Nonostante il grande consumo energetico, questo è un tester piuttosto rapido quando si trova in modalità manuale. Nonostante l’auto ranging sia un po’ più lento, l’accuratezza e la precisione sono davvero eccellenti.

Potenza: consuma un massimo di 420mVA, un valore abbastanza elevato e dovuto principalmente al suo schermo OLED. La batteria è del tipo Ni-MH ricaricabile da 8,4V, che può essere impostata anche a 7,2V. Il punto di ricarica è integrato (da inserire nelle prese comuni / mA) e viene fornito con un caricabatterie.

Spegnimento automatico: è possibile impostare un timer tra 1 e 99 minuti, anche se non si spegne durante la registrazione attiva dei dati.

Cicalino di continuità: può essere impostato su un singolo segnale acustico o un tono, così come su modalità corta o aperta.

Quadrante in dieci posizioni

1. Spento / Modalità di carica
2. AC V
3. DC V / AC+DC V
4. DC mV, AC mV / AC+DC mV
5. Resistenza / Conducibilità / Continuità
6. Test dei diodi / Contatore di frequenza
7. Capacità / Temperatura
8. DC μA, AC μA, AC+DC μA
9. DC mA, DC A, AC mA, AC A / AC+DC mA, AC+DC A
10. Uscita onda quadra / ciclo di lavoro / larghezza d’impulso

Pulsanti

• SELECT / SETUP: cambia tra i campi di selezione dei selettori / modalità di impostazione
• HOLD / Max, Min: varia tra modalità di mantenimento dati / modalità di registrazione dinamica e max/min/avg
• View / *: luminosità dello schermo / Modalità di revisione dei log
• NULL / Peak: modalità relativa / modalità mantenimento del picco
• RANGE: intervallamento manuale / auto ranging
• DUAL: doppia combinazione di display / uscita doppio display e Hold, Null, ecc.
• Hz / Log: Modalità di test di frequenza / modalità di registrazione dati automatica-manuale

Ingressi Jack

• A (10A max – rosso)
• μA mA/CHG/OUT (microampere milliampere/carica bat/ onda quadra in uscita – rosso)
• COM (comune – nero)
• Ω/ V/mV/Cap/Temp ecc. (terminale principale – rosso)

Avviso di portata errata: quando si seleziona una funzione errata, viene emesso un avviso acustico e visivo, così come quando i cavi di ingresso vengono erroneamente inseriti nei terminali jack sbagliati.

Protezione

Agilent U1253B è costruito con materiali plastici resistenti.

Non possiede uno stivale o una fondina in gomma come la maggior parte dei misuratori di prova, ma è dotato di protezione ergonomica in gomma nelle zone più esposte in caso di caduta.

Elettricamente, l’U1253B è classificato nella categoria III a 1000V (per gli impianti edilizi) e nella categoria IV a 600V (lavoro alla fonte, come i contatori elettrici).

Può funzionare in un ampio intervallo di temperature ambiente, da -4°F a 131°F. Il PCB ha componenti di protezione in ingresso e uno slot per l’isolamento degli ingressi.

Fusibili

I fusibili di questo strumento sono di tipo ceramico, ad alta capacità di rottura, in grado di resistere a picchi da 30kV.

Il fusibile di corrente principale è un HRC da 38 mm 11A.

La gamma milliampere è protetta da un fusibile HRC da 35mm 440mA.

Entrambi i fusibili hanno una tensione nominale da 1000 V a terra e sono a colpo rapido.

Gli utenti possono controllare lo stato dei fusibili tramite l’interfaccia dello strumento, sarà infatti sufficiente impostare la resistenza e posizionare la sonda sugli ingressi jack A e mA.

Una lettura della resistenza significherà che il fusibile è a posto, mentre OL (oltre il limite) significherà che è bruciato e quindi da sostituire.

A chi è maggiormente adatto?

Si tratta di un multimetro professionale con numerose funzioni che lo mettono in gara con i più avanzati misuratori da banco. È adatto per elettricisti e tecnici elettronici che lavorano al di fuori dell’industria pesante, preferibilmente non in campi nei quali una spina per l’alimentatore potrebbe non essere facilmente reperibile. Anche se non proprio adatto ai principianti, gli intervalli di misurazione standard si applicano all’U1253B come alla maggior parte degli altri multimetri ed è piuttosto facile da usare.

Nessun prodotto trovato.

Pro e contro dell’Agilent U1253B

PRO

• Molto preciso
• Ricco di funzioni
• Funzionalità eccellenti
• Registrazione dati senza fili
• Sicurezza elevata
• Doppio display eccellente
• Funzione Touch Hold
• Intervallo di capacità rapido per un multimetro
• Batteria ricaricabile
• Sonde e fili di buona qualità – punte affilate
• Morsetti a coccodrillo

CONTRO

• Bassa durata della batteria – circa 8 ore
• Auto ranging a velocità deludente
• Intervallo di continuità lento
• Nessuna sonda di temperatura
• È necessario acquistare il cavo PC / adattatore Bluetooth per la connettività
• Piuttosto costoso

Differenze con altri modelli Agilent/Keysight

Differenza tra U1253B e U1253A

Oltre ad essere più moderno e di un colore diverso, non vi sono poi così tanti cambiamenti nelle capacità chiave della versione B rispetto alla versione A. La B è più un rinnovamento della serie U1250, le specifiche sono più o meno le stesse, con una leggera differenza nell’intervallo di tensione AC e nell’impedenza di ingresso. L’A è maggiormente utile per misurare tensioni CA a frequenza più elevata e ha un’impedenza d’ingresso <1V, rispetto ad uno standard di 10MΩ per l’U1253B.

COLORE

B:arancione /  nero

A: blu / grigio

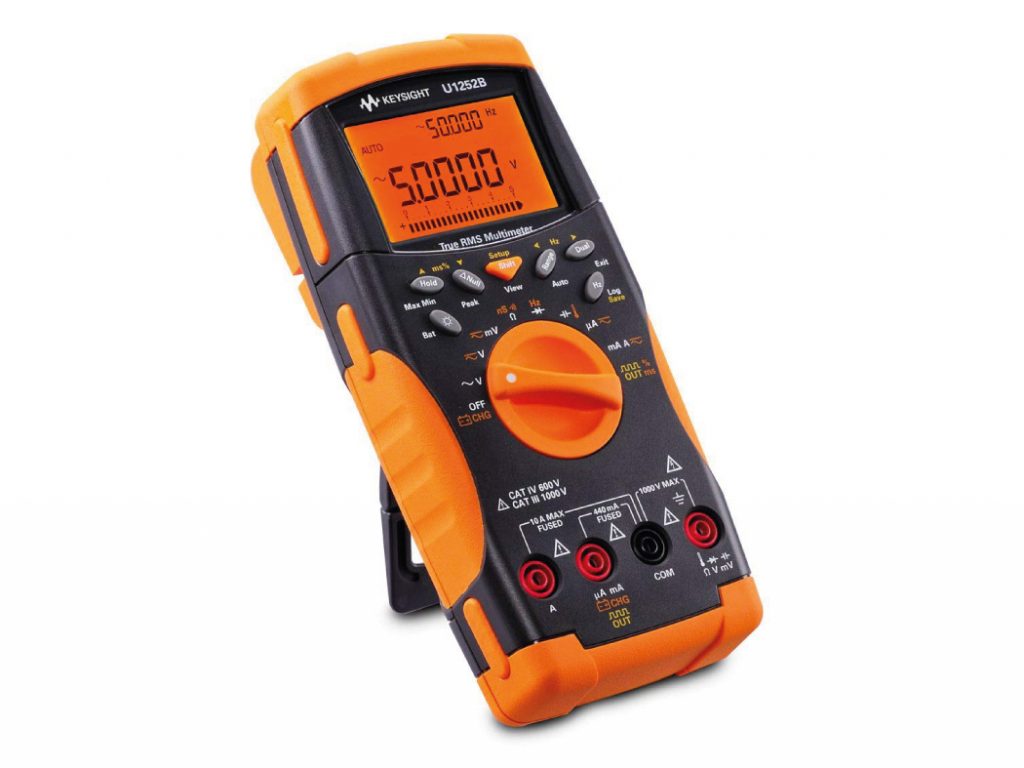

Differenza tra U1253B e U1252B

La differenza principale tra l’U1253B e l’U1252B è lo schermo. Il 2B ha un display LCD tradizionale, anche se con gli stessi 50000 conteggi. Precisione e funzionalità sono le stesse, ma con il display LCD, tuttavia, il consumo della batteria è inferiore. Una carica completa dura circa 36 ore rispetto alle 8 ore nominali della 3B. Con l’U1251B si ottiene pertanto una migliore durata della batteria.

L’U1252B dispone di una retroilluminazione molto buona di color arancione e risolta essere più economico del 3B. In breve, l’U1252B è probabilmente migliore rispetto all’U1253B, il quale risulta invece essere più prestante per operazioni da banco.

Durata della batteria

• U1253B: 8 ore
• U1252B: 36 ore
• U1251B: 72 ore

Conclusione

In questa recensione di Agilent U1253B abbiamo scoperto un dispositivo ideale per coloro che necessitano di letture molto accurate e affidabili per i lavori elettrici ed elettronici. Tuttavia, non è così robusto come un Fluke, guardando al settore industriale, come ad esempio il Fluke 289 che è anche un data logger di alto livello. Più adatto al lavoro al banco, il suo display OLED fatica alla luce del sole e la durata della batteria è un po’ carente, richiedendo ricariche frequenti.

Extra opzionali

Affinché l’U1253B possa comunicare con un PC o uno smartphone per l’archiviazione e l’analisi della registrazione dei dati, vi sono parti opzionali da acquistare:

Cavo USB: U1173A

Nessun prodotto trovato.

Adattatore Bluetooth: U1117A

Nessun prodotto trovato.

Sonde a termocoppia

Le sonde a termocoppia Tipo-K e Tipo-J per la misurazione della temperatura non sono incluse nel misuratore.
