Questo avanzato tester multimetro per la registrazione dei dati è uno strumento portatile di fascia alta del marchio Fluke.

Dispositivo preciso e affidabile, Fluke 289 è in grado di monitorare e diagnosticare guasti in una moltitudine di applicazioni.

Il dispositivo è in grado di visualizzare i risultati in forma grafica TrendCapture tramite un display a matrice di punti da 50.000 conteggi e può comunicare i dati in modalità wireless a smartphone e computer.

Ciò che lo rende un ottimo strumento a tutto tondo, è il fatto di essere anche un multimetro davvero eccellente, disponendo a bordo della maggior parte degli intervalli testabili.

Il tutto è supportato da un alto livello di precisione e risoluzione ed è ottimo sia per il lavoro elettrico-elettronico sul campo che sul banco.



Nessun prodotto trovato.



Fluke 289: Recensione



Caratteristiche principali

• Registrazione dei dati
• Grafici TrendCapture
• Display a matrice di punti VGA da 50000 conteggi
• Accuratezza della tensione e della corrente CA True-RMS
• Precisione di base DC: 0,025%.
• Corrente: 10A continua (20A per 30s)
• Filtro CA selezionabile (modalità di appiattimento)
• Soglie di registrazione e di auto hold regolabili
• Tensione a bassa impedenza
• Filtro passa-basso
• Info / schermate di aiuto
• Orologio in tempo reale
• Modalità relativa
• Dimensione: 8.7″ (222mm) x 4″ (102mm) in x 2.4″ (60mm)
• Peso: ~30 once (870g)

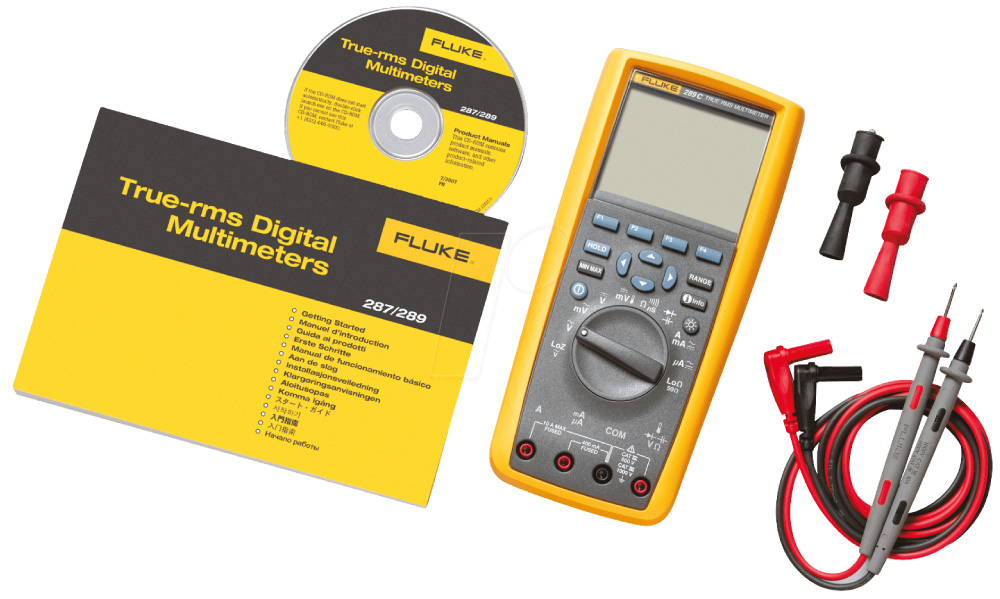

Cosa è incluso nella confezione

• Tester multimetro 289
• Set di cavi per sonde
• Sei batterie AA
• Garanzia limitata a vita
• Manuale d’uso

Opzionale: sonda di temperatura, gancio magnetico, cavo PC, custodia per il trasporto



Rassegna approfondita di Fluke 289

Nonostante sia più adatto come multimetro da banco a causa delle sue notevoli dimensioni, il 289 è per prima cosa un tester e per seconda un registratore di dati.

Misura quasi tutti i campi, compresi: Tensione AC/DC e millivolt, tutte le gamme di corrente (ampere, milliampere e microampere), continuità e resistenza, capacità, frequenza, ciclo di lavoro e larghezza di impulso, conduttanza, dBV e temperatura.

La caratteristica principale del Fluke 289 è l’eccezionale data logger, è in grado infatti di memorizzare fino a 15.000 eventi registrati e dispone della funzionalità TrendCapture, la quale consente di studiare i grafici in-situ.

Vi è anche un orologio in tempo reale per l’indicazione dell’ora, mentre i dati possono essere inviati a uno smartphone o a un PC tramite Bluetooth.

Si tratta di un multimetro di tensione/corrente CA True-RMS, ottimo quindi per misurare accuratamente anche carichi non lineari.

L’auto ranging è attivo per impostazione predefinita e funziona molto rapidamente, a differenza di molti altri contatori.

Il grande schermo è un plus; un display da 50000 conteggi in grado di mostrare simultaneamente la lettura dal vivo e altri tre risultati.



Vedi su Amazon



Funzioni aggiuntive

È presente inoltre un intervallo ohm basso (con bassa risoluzione), un filtro passa-basso per l’analisi degli azionamenti dei motori e volt CA a bassa impedenza per eliminare le tensioni fantasma.

Altre caratteristiche includono una modalità relativa, un filtro AC selezionabile (o appiattimento) per letture più stabili e una rapidissima cattura dei picchi fino a 250μs.

È possibile acquistare il 289 con calibrazione certificata NIST, per una precisione garantita.



Specifiche

Intervallo		Accuratezza
Tensione DC	6 intervalli (50mV / 1000V)	±(0.025%+2)
Tensione AC	6 intervalli (50mV / 1000V)	±(0.3%+25)
Corrente DC	6 intervalli (500μA / 10A)	±(0.05%+10)
Corrente AC	6 intervalli (500μA / 10A)	~±(1%+5)
Resistenza	8 intervalli (50Ω / 500MΩ)	±(0.05%+2)
Capacità	9 intervalli (1nF / 100mF)	±(1%+5)
Frequenza	5 intervalli (99.999Hz / 999.99kHz)	±(0.005%+5)
Temperatura	Da -328°F / -200°C a 2462°F / 1350°C



NOTA: si tratta di cifre di precisione di base, un dato intervallo manuale può avere una precisione diversa. Inoltre, non vengono visualizzati ulteriori conteggi/cifre di offset.



Registrazione dei dati

La funzione di registrazione dei dati e il TrendCapture sono ciò che rende Fluke 289 davvero straordinario.

Grazie ad essi è possibile tenere traccia della tensione o della resistenza, ad esempio, registrarla e quindi visualizzare rapidamente i risultati in forma grafica.

La registrazione può essere effettuata a intervalli regolari o in formato log eventi.

È possibile registrare molti intervalli, ma la registrazione della corrente richiede una sonda di corrente opzionale.

• Registrazione di intervalli/eventi: insieme alla registrazione di una misurazione basata sul tempo; ad esempio, ad intervalli di un secondo, è possibile tenere traccia degli “eventi” come risultato dell’attività del segnale. Quest’ultimo aiuta a risparmiare la batteria e il volume dei dati registrati.
• Salva: è possibile salvare più sessioni di registrazione (ad esempio quando si lavora sul campo), dove l’orologio in tempo reale segna automaticamente l’ora delle letture.
  Grafica: anche se il 289 non può mostrare un grafico in tempo reale, è possibile avere il grafico visualizzato direttamente sullo schermo dopo la sessione di registrazione, il che evita di doverlo caricare su di un PC per la visualizzazione.
• Zoom: è possibile ingrandire i grafici fino a 14 volte, per ottenere una migliore risoluzione e quindi analizzare i risultati in modo più accurato.

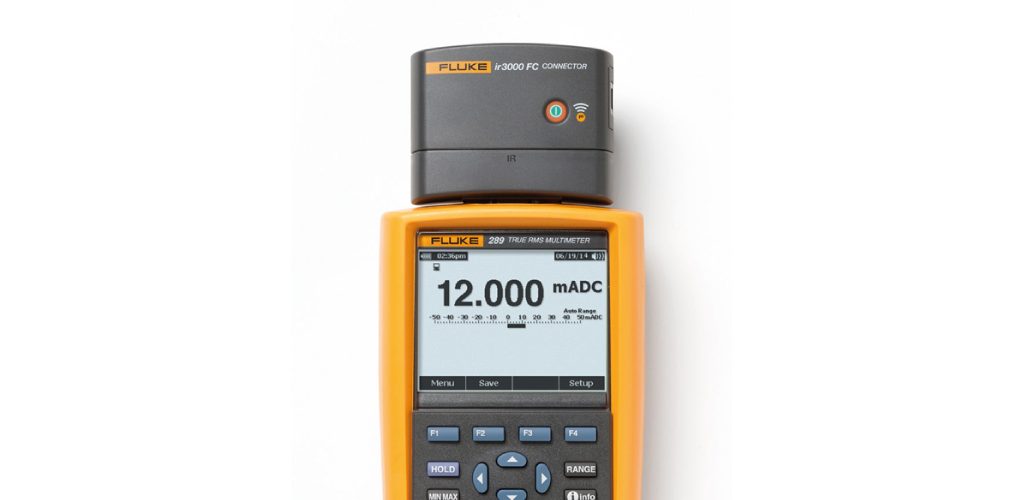

• Connettività: oltre a poter vedere tutto sullo schermo, è presente un connettore a infrarossi IR3000 FC (opzionale), il quale si collega al retro dello strumento per trasmettere i dati al PC o allo smartphone. Fluke Connect e ShareLive™ possono quindi condividere questi dati come se si stesse facendo una videochiamata.



Nessun prodotto trovato.



Fluke multimeter: qualità costruttiva

Anche se forse non è così robusto come i modelli 87V o 28II, il Fluke 289 è comunque costruito in maniera ottimale.

Il dispositivo è prodotto negli Stati Uniti, dove alcune delle serie più economiche vengono assemblate in Cina. La fondina è del tipo integrato, quindi non può essere rimossa, ed ha un cavalletto in plastica.

Anche se l’esterno è solido, nella recensione del Fluke 289 ho notato che il grande schermo lo rende un po’ vulnerabile alle cadute.

È quindi meglio procurarsi una valigetta per proteggere lo schermo, soprattutto per coloro che intendono lavorare esclusivamente in officina.



Display

Il display è a matrice di punti completa, di tipo VGA a quarto di dollaro, il che gli consente di mostrare agevolmente dei grafici.

Il conteggio è di 50.000 (4 4/5 cifre), con quindi un’ottima risoluzione.

La cosa migliore è che è possibile ottenere più letture contemporaneamente, come Min/Max/Media, insieme alla lettura dal vivo.

Un altro esempio: visualizzazione simultanea di tensione e frequenza, pochissimi misuratori portatili riescono a raggiungere questo.

È inoltre presente la funzione di zoom sulla modalità grafica, il che permette all’utilizzatore di zoomare direttamente nel grafico e ottenere una risoluzione incredibile.

Questo è un grande vantaggio in quanto consente di risparmiare tempo, evitando di dover effettuare il trasferimento su PC per fare la stessa cosa.

Vi è inoltre un grafico a barre, che è molto reattivo e capta facilmente i segnali in rapido cambiamento.

L’unico vero negativo in tutta questa reattività è il ghosting che appare sulle cifre che cambiano velocemente, aspetto che può essere attenuato un po’ attraverso il filtro AC.

Volendo, sullo schermo vi è anche una retroilluminazione bianca a due livelli; sii consapevole, però, che consuma la batteria più di ogni altra funzione.

Il selettore del quadrante è un po’ ingombrante, ma anche in questo caso non è pensato per i principianti e non ci vuole molto tempo per selezionare l’opzione giusta.



Funzioni e prestazioni

C’è un tradizionale quadrante multifunzione, che è piuttosto popolato, disponendo della maggior parte degli intervalli.

La cosa positiva è che le tensioni hanno le proprie posizioni di intervallo, compresi i millivolt AC e DC.

I millivolt DC condividono la posizione con la temperatura.

Un’ovvia omissione dal selettore è la posizione OFF. Il 289 possiede inoltre un pulsante illuminato per l’accensione.



Pulsanti

Ci sono quattro “tasti di scelta rapida” in alto, i quali consentono di attivare i menu dello schermo per poter selezionare le numerose funzioni di misurazione. Questi vengono utilizzati anche con le funzioni di registrazione dei dati (o per l’avvio e l’arresto), nonché per varie opzioni di intervallo. I quattro pulsanti direzionali navigano quindi nelle schermate dei menu e affiancano quattro tasti di scelta rapida, un pulsante di accensione e uno per la retroilluminazione.

• HOLD: schermata di ritenzione dati manuale e impostazione di Touch Hold® per il salvataggio automatico.
• MIN/MAX: visualizza i valori minimi, massimi e medi (anche contemporaneamente)
• RANGE: cambia gli intervalli tra modalità auto/manuale e i passi (steps) attraverso gli intervalli manuali di un dato input di un intervallo.
• i info: pulsante di aiuto, spiega le funzioni
• Power: accende e spegne il dispositivo, così come gli impulsi ogni volta che i dati vengono registrati
• Backlight: accende e spegne la retroilluminazione del display
• Spegnimento automatico: il tempo di spegnimento predefinito è impostato su 15 minuti di inutilizzo dello strumento. Questo tempo può essere regolato o può essere disattivato del tutto.
• Risparmio batteria/spegnimento schermo: lo schermo entra in modalità riposo dopo cinque minuti di inutilizzo in modalità registrazione o min/max. L’auto-spegnimento dovrà essere abilitato affinché funzioni.
• Durata della batteria: 200 ore (minimo 100 ore), ma più probabilmente un valore nel mezzo. La modalità di sospensione dello schermo conserva la durata delle batterie quando ci si trova in modalità di registrazione dati estesa.



Ingressi jack

• A (10A – rosso)
• mA/μA (milliampere, microampere – rosso)
• COM (comune – nero)
• V/Ω/Temp/Cap/Diodo (terminale principale – rosso)
• Avvertenze in ingresso: il 289 si differenzia da molti altri multimetri che dispongono di un sistema di avvertimento in ingresso per cavi non correttamente inseriti, in quanto lo fa utilizzando sensori ottici. Se, ad esempio, il quadrante è impostato su Volt AC e si inserisce il cavo rosso della sonda in ampere (A), il dispositivo emetterà un segnale acustico e visualizzerà un messaggio di avviso.



Funzioni extra

• Filtro passa-basso: aiuta a misurare le prestazioni su azionamenti a frequenza variabile bloccando le tensioni superiori a 1 kHz. Raggiungibile tramite il tasto di scelta rapida Menu quando ci si trova negli intervalli di frequenza della tensione AC / tensione AC.
• Tensione a bassa Impedenza (LoZ): impartisce una bassa impedenza attraverso i cavi per eliminare le tensioni fantasma dai fili vicini, per esempio. Per LoZ è disponibile una posizione separata per la manopola di ingresso.
• Ohm basso (LoΩ): consente di misurare con maggiore precisione la resistenza inferiore nei circuiti, compensando la resistenza naturale dei fili della sonda, nonché l’alta risoluzione. Il 289 ha una propria posizione di ohm basso (50Ω).
• Modalità Appiattimento: consente di stabilizzare una lettura irregolare o rumorosa attraverso un filtro CA selezionabile.
• Min/Max: il 289 è forse il multimetro più utile sul mercato per misurare e visualizzare in modalità min/max. Permette di farlo fornendo entrambe le letture e la media tra le due, insieme alla lettura dal vivo, tutte visualizzate contemporaneamente. Ogni lettura viene inoltre accompagnata dall’ora.
• Taratura NIST: è possibile acquistare il 289 con o senza taratura NIST. Questo certifica semplicemente che lo strumento funziona secondo le specifiche del produttore.

Le prestazioni del Fluke 289 sono davvero eccellenti.

Anche dimenticandosi di tutte le caratteristiche extra e la fantastica funzione di registrazione dei dati, questo è un multimetro molto veloce ed efficiente.

L’auto ranging è davvero reattivo, mentre la capacità può essere misurata con una precisione generale dell’1%.



Fluke multimetro: protezione

Il 289 non è così difficile da usare sul campo come gli altri Fluke, certamente se lo si confronta con il tanto decantato 87V.

Questo non sorprende, in quanto questo misuratore è stato pensato anche per l’utilizzo da banco in presenza di alcuni circuiti piuttosto delicati, ma è più resistente della maggior parte degli altri dispositivi non-Fluke, disponendo inoltre di un robusto rivestimento integrale.

I fili della sonda sono di alta qualità, con protezioni per le dita e punte ben affilate.

La protezione da sovraccarico in ingresso e l’isolamento dell’ingresso sono eccellenti.

Per quanto riguarda la connettività, il 289 possiede un’interfaccia ottica, quindi non vi è continuità elettrica in quel punto, ciò per esempio protegge il computer in caso di un picco di tensione.

Fusibili: i fusibili entrobordo sono dei costosi HRC, di tipologia a rottura elevata.

1. Ingresso 10A: Fusibile 11A, 1000V
2. Ingresso mA/μA: 440mA, fusibile 1000V



Nessun prodotto trovato.



Fluke 289: Pro e contro

Pro	Contro
Misura tutti i campi elettrici	Un po’ grande per essere usato sul campo
Funzionalità avanzate di registrazione dei dati	Durata della batteria non molto longeva
Funzioni extra, come il filtro passa-basso e bassa impedenza	Impiega un paio di secondi per accendersi
Molto preciso e veloce	Necessità di un adattatore/cavo opzionale per la connettività smartphone/PC
Display chiaro e dettagliato	Nessuna sonda di temperatura
Gamma automatica veloce / frequenza di aggiornamento dello schermo
Piuttosto robusto
Garanzia a vita



Meglio Fluke 289 o 287?

Sia il 289 che il 287 offrono la possibilità di registrare i dati.

La differenza tra i due è che il 289 dispone anche di filtro passa-basso, bassa impedenza e ohm basso.

289/287 vs 87V: le differenze con l’87V sono più evidenti.

A parte la registrazione dei dati, l’interfaccia ottica e le funzionalità extra, il 289 e il 287 risultano essere più precisi dell’87V, con un display più completo ma che presenta cifre più piccole.

L’87V è molto più compatto e robusto, costruito principalmente per l’uso quotidiano sul campo.



Conclusione

In questa recensione del Fluke 289 abbiamo visto un multimetro/registratore di dati davvero molto efficace, ricco di funzioni e preciso.

Pur essendo costoso, vale tutti vantaggi che è in grado di offrire, ed è adatto a professionisti interessati a registrare e analizzare sistemi sia sul campo che al banco di lavoro.

Se sei un principiante, il Fluke 289 potrebbe essere fin troppo, a meno che non abbia intenzione di diventare un apprendista nel medio termine.

Tuttavia, se hai bisogno di questo livello di funzionalità, precisione o risoluzione, sarebbe meglio considerare qualcosa di più piccolo e più economico, come per esempio l’UNI-T UT61E, tenendo presente che non potrà mai competere con Fluke per quanto riguarda le caratteristiche o la protezione degli ingressi.

Agilent U1253B, invece, è una buona alternativa ad alta precisione.

Aspetti negativi: Ci sono alcuni svantaggi, come lo scaricamento veloce della batteria e la mancanza di extra quando si acquista il misuratore e basta. È inoltre un peccato che non ci sia un ingresso AC da collegare quando si è sul banco.



Nessun prodotto trovato.



Extra opzionali

Il multimetro da solo include solo le sonde di prova e le batterie.

Per farlo dialogare con un PC o un telefono, è necessario un cavo aggiuntivo o un adattatore Bluetooth.

Inoltre, non vi sono sonda di temperatura, gancio e valigetta di trasporto.



Fluke 289/FVF Combo

Nessun prodotto trovato.

Il kit pack non richiede un’enorme quantità di soldi extra, ma offre sicuramente un valore migliore. Oltre al contatore e ai cavi, comprende anche:

• Morsetti a coccodrillo
• Tappi per sonde
• Spine jack
• Sonda a termocoppia
• *Software e cavo FVF-SC2
• Gancio magnetico TPAK
• Custodia da trasporto
• *FlukeView con i moduli per creare documenti dall’aspetto professionale.

Altre opzioni includono una sonda per la registrazione corretta dei dati e ShareLive™ per condividere i dati in videochiamata tramite Fluke Connect.
